产品特点

独立输出高精度可调幅值和相位的电流、电压

电流源与电压源、电流源与电流源通过无线同步输出，可进行复杂测试

多台电流源、电压源通过手持式无线控制器进行远程控制同步输出

可完成各电压等级线路保护、母线差动保护、变压器差动保护等的相位幅值测试，可在投运前完整测试六角图

手持式无线控制器通信距离远，操作人员可以远离主设备操作，操作方便快捷，安全性高

电流源、电压源功率大、稳定性好，具有完善的输出保护，可长时间输出，最长输出时间15分钟



从变电站一次回路施加大电流、电压进行一、二次回路相位校核
变电站基建或扩建工程验收时，必须进行一次、二次回路的向量检查。本装置通过在一次回路注入电流、电压，完整校验变电站一、二次回路向量正确性（测试结构如下图），解决了变电站投运前分步式向量校核不可靠，投运后向量校核负荷组织困难等难题。 装置产品系列分为多型可调电流源：3×200A、3×300A、3×500A、1×1000A以及3×6000V可调电压源，可根据不同电压等级和规模的变电站灵活选配。
装置将恒流电流/恒压电压注入变电站主接线CT/PT一次回路两端，电流/电压经互感器变换后注入二次回路，由保护装置获取真实采样值。（当前国内主流继电保护厂家的保护装置采样灵敏度达到二次电压0.2V、二次电流0.015A以上，可稳定显示幅值、相序和相位关系）。

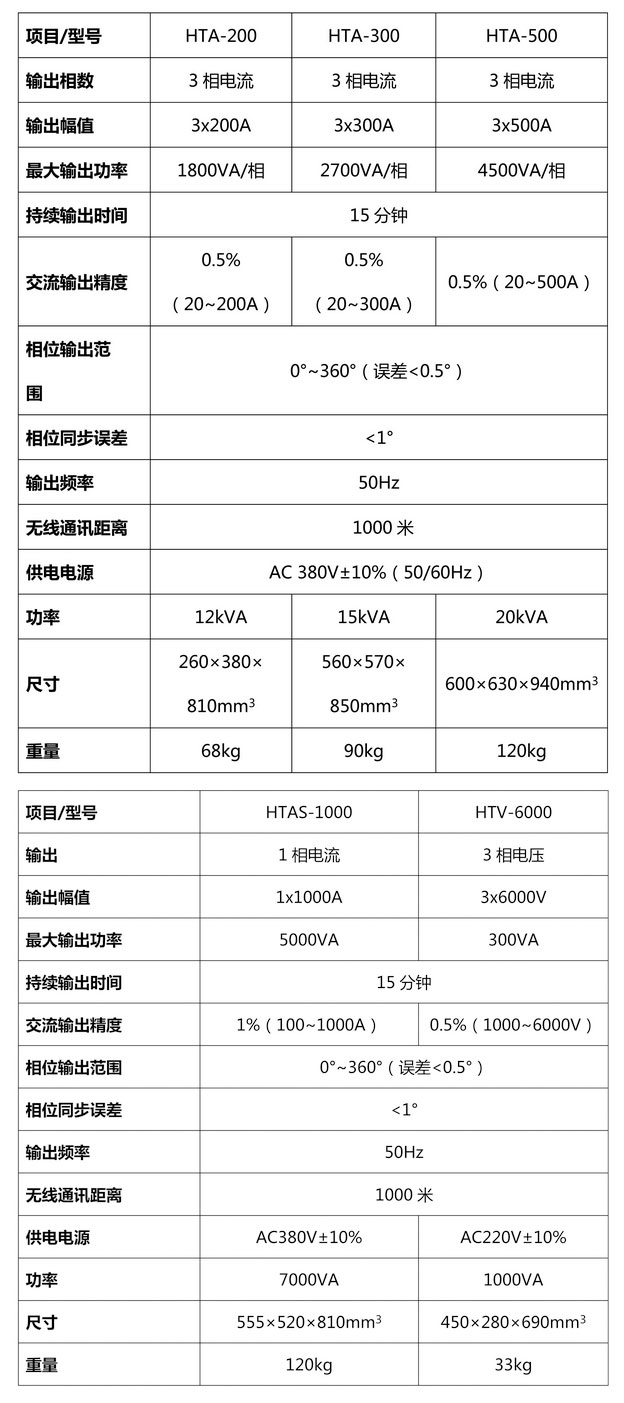

技术参数
